    Была найдена подходящая игрушка

    «Оружие» было деативировано и разобрано на две половины. ;)
    При помощи бокорезов и паяльника удалены все технологические выступы на половинках и теперь они плотно прилегают к плоскости. Отверстия под болты залепил пластилином. Все готово чтобы прикрепить их к фанере для снятия силиконовой формы.

    Закрепил половинки модели на фанере при помощи болтиков (потом легче будет отсоединять «бутерброд» формы от основы) и покрыл все разделительным слоем из жидкого мыла.
    После высыханияего макет остался покрыт тонким слоем маслянистого вещества. Теперь очередь силиконового герметика. Первый слой наносил небольшими порциями, тщательно прорабатывая все элементы поверхности, особенно углы, чтобы в них не оставался воздух. С последующими слоями подобные церемонии уже не понадобятся ;)

    В разрез с собственными рекомендациями использовал прозрачный но не нейтральный герметик (просто не нашел), а потому пришлось мириться с резким запахом «уксуса» и раздраженными слизистыми )

    Гипс и бинт.

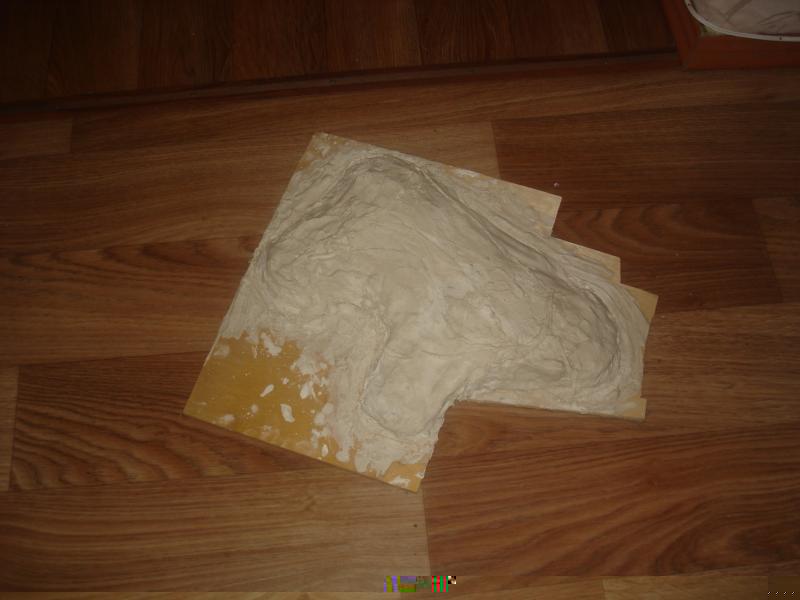

    По покровом ночи, бормоча под нос сокровенное «Шьерт побьери, шьерт побери… Шел, упал, очнулся — гипс!» приступил к «медицинской части» создания формы — наложил гипсовый саркофаг на силиконовый «чулок»

    Извлек форму.

    Сначала отвинтил гайки, постучал и аккуратно отделил сендвич от фанеры. Потом извлек из гипса, а потом и из силикона мастер модель. (извиняюсь за фото, аккумы на фотоаппарате сели)

    Залил одну половину эпоксидным компаундом на сухих опилках, вазелине и угле. В качестве армирующих слоев использовал строительную стекловолоконную сетку-серпянку .
    Жду полимеризации )

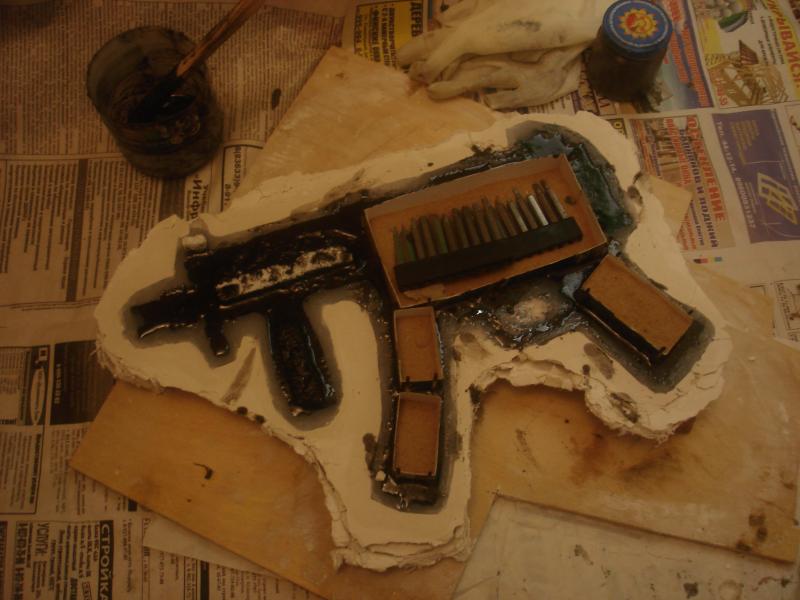

    На фото видно как при помощи картонных коробков на ножках-спичках сразу при отливке формируются технологические полости в макете. Где не нужна полость, просто для экономии, вставил куски пенопласта (только он , гад, всплывает, в отличии от коробочков с песком )) ).

    Ну вот, одна половинка макета почти готова. Осталось удалить облой и подравнять края плоскости соприкосновения.
    Пока отливка еще слегка пластичная, поэтому легко обрабатывается. Так же пару дней она пролежит на плоской поверхности, чтобы олежалась и плоскость стала ровной.

    Скажу сразу, это не самая лучшая моя работа из эпоксидки (были и в форме пузырьки мелкие и при оливке все было не совсем как задумывал), но результатом я однозначно доволен ;)

    На одну половинку у меня ушло почти ровно два флакона эпоксидки

    При изготовлении саркофага второй половинки использовал вместо гипса штукатурную гипсо-чегототам смесь «Ротбанд». Результатом остался доволен! Застывает быстрее и более крепкая получается! В отличие от гипса, с трудом ковыряется ногтем.

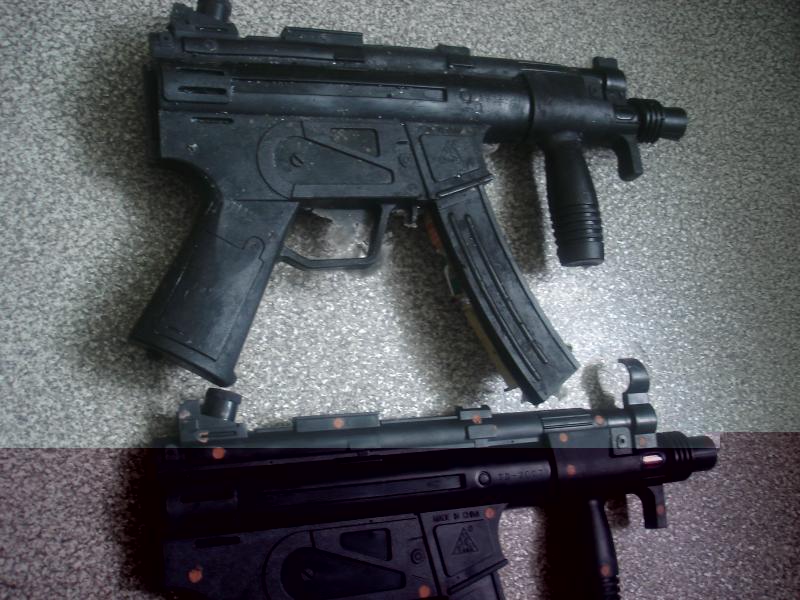

    Отлита вторая половинка корпуса. Ударными темпами ведется оснастка (к 18-ноября на игру предполагается иметь пусть не финальную сборку, но рабочий таггер ;) ).

    Обнаружились и проблемки.
    Отливки все таки повело слегка. К тому же стыкование половинок плоскостями приводит к требованиям ровности этих самых плоскостей, а тут без доводки никак, потому что из-за поверхностного натяжения образовались наплывы смолы на стенки формы по периметру и на короба полостей, да и поверхность смолы сама по себе отнюдь не зеркальная плоскость получилась )). Имеются щели между половинками которые пока думаю как устранить (есть идея зажать половинками «эпоксидный пластилин» Алмаз, нанесенный по периметру, с последующей затиркой выдавленого. А чтобы он пристал только к одной половине, вторую промазать разделителем.)

    К тому же, повертев макет с установленным коллиматором я понял что без приклада целиться весьма неудобно, «неприкладисто» ;) , коллиматор близко к глазу, руки ходят. Разве что на вытянутой руке, но для пистолета макет все-таки тяжеловат получился )) Поэтому сделал фанерный приклад и укрепил его на макете посредством уголка. Компактность пострадала незначительно ).
